随着智能家居的普及和发展,越来越多的家用电器已经智能化并渐渐融入到我们的生活中,特别是在家用照明领域,智能灯泡这样的产品已经很流行了,也不断提升着我们的生活品质。不过功能相对单一,APP累赘占空间等问题,也是当前该类产品的痛点。而最近维霖通(上海)通信技术有限公司就推出了一款这样的智能灯解决方案,除了传统的灯功能外,还能实现调亮度、调色温,而且,没有APP,只需要微信扫一扫,就可以轻松控制。
详情

为什么要做微信智能灯

  • 无需安装APP,微信就可以遥控调光
  • 不用夜里摸黑找遥控器,手机都在自己熟悉的地方
  • 天生适应各种系统的手机与平板,没有兼容性问题
  • 朋友来做客,分享控制权给客人

微信灯控功能

  • 使用遥控器和微信对智能灯进行亮度,色温,及情景模式的控制
  • 定时开关灯
  • 超级用户分享智能灯的控制权。并随时可收回控制权
  • 支持修改智能灯的名称
  • 支持智能灯掉线提醒功能
  • 支持自定义情景模式功能

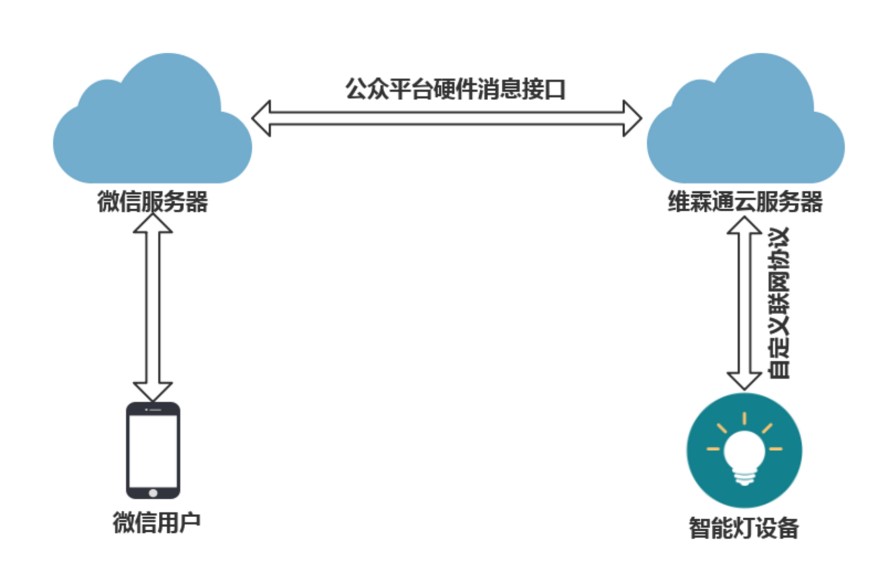

 微信灯控云服务框图

 微信用户和智能灯设备都通过路由器连接到维霖通云端,使用维霖通云端提供的服务来实现对灯的各种操控。

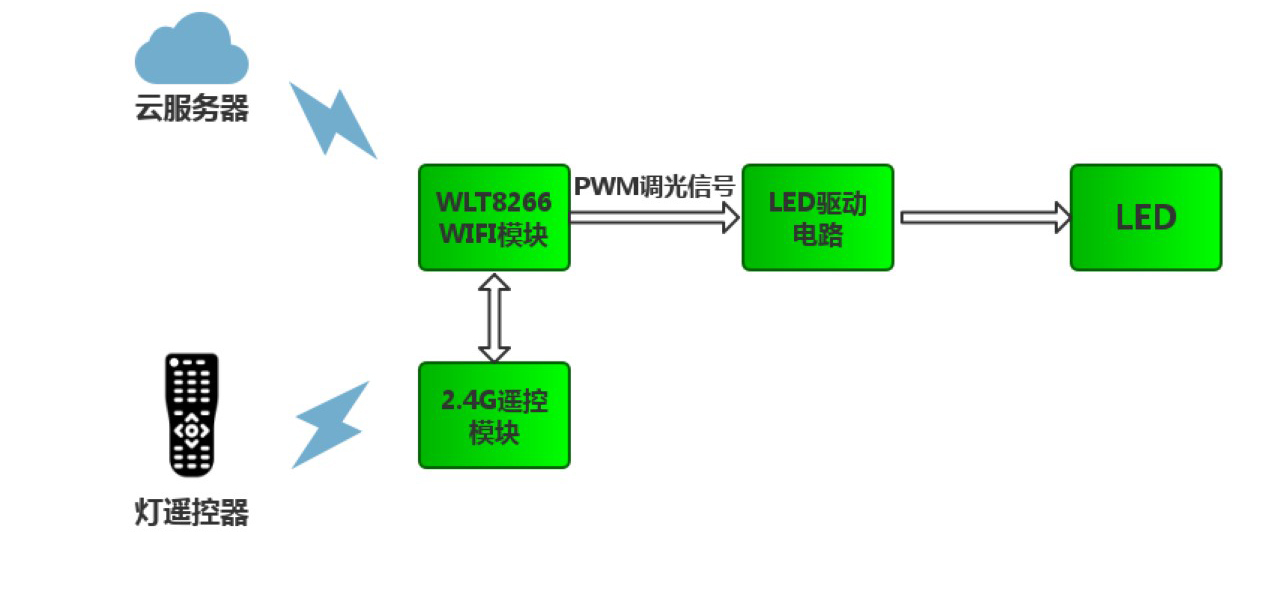

 微信灯控硬件框图

 主控端采用一颗WLT8266即可实现2.4G遥控模块控制,PWM调光,及WIFI网络通信等功能,降低了方案整体成本。

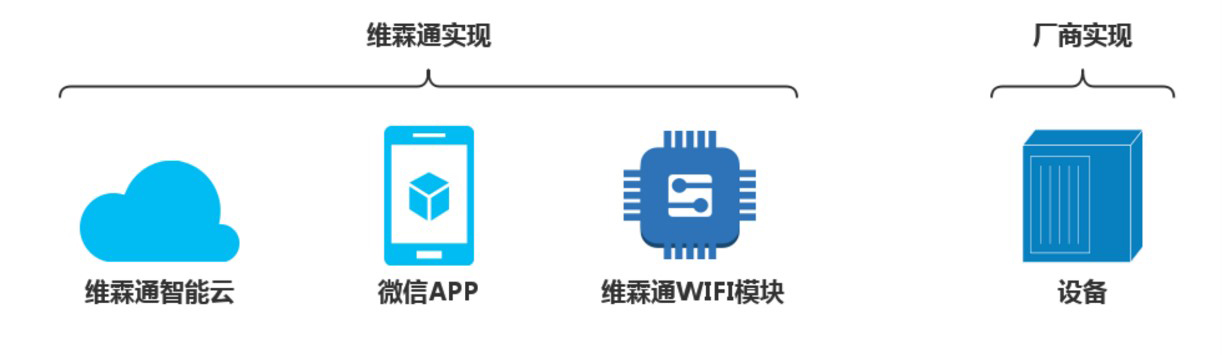

优势互补,各自专注最擅长的领域

基于维霖通智能的一站式硬件智能化解决方案,厂商只需要专注于自己最擅长的领域,最大化提升硬件品质,让产品更具竞争力,给用户更好的体验。


整体设计

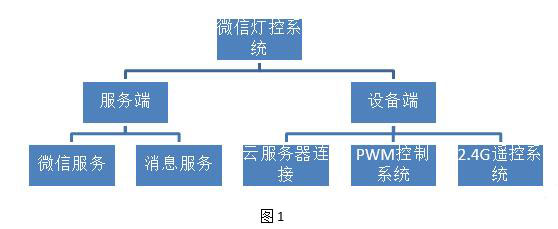

本系统整体设计分为设备端与服务端的设计。其中服务端用于提供用户到设备之间的联通服务。设备端提供设备与LED灯之间的联通服务。系统整体层次图如下:

服务端

服务端包括以下两个系统:

微信服务系统:提供微信服务功能,该系统直接面向用户。包含微信基础逻辑服务,HTML5控制UI,以及硬件设备设备服务三个子系统。

消息服务系统:主要用于提供控制消息的传递,连接服务端与设备端。并提供不同子系统之间的消息传输服务。

针对于设备控制服务,我们采用与微信服务独立的方式进行设计,即设备消息与微信基础功能为单独独立系统,在需要控制服务与其他服务之间需要数据交互时通过消息服务进行通信。即保证整个系统的稳定性,又方便各个子系统的维护。

设备端

         设备端按照功能划分,包括三个系统:

         服务连接系统:提供设备与服务器之间的连接功能。包括消息服务连接和微信服务连接功能。其中设备通过接入消息服务,用于建立设备与微信控制端的连接;通过接入微信服务建立与微信服务端的连接。

         PWM控制系统:设备与用户之间的控制消息会最终发送给PWM控制系统,进而控制对应LED灯的亮度色温等等。同时,PWM控制系统用于提供设备端相关状态响应功能,并对PWM输出增加进行平滑过渡等特殊效果。

         2.4G无线控制系统:

         设备端除了提供微信控制功能,也提供通过传统遥控器控制功能。本系统主要提供led灯的传统控制功能,微信控制同步功能。
