4G+蓝牙远程共享解决方案

4G+蓝牙远程共享解决方案

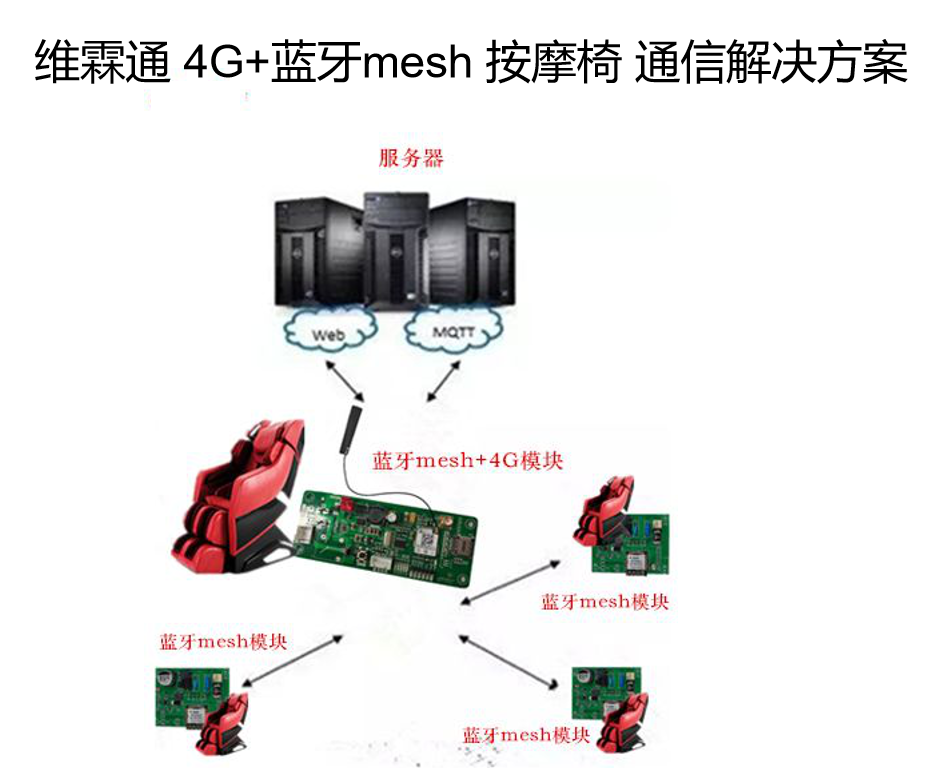

当前的共享按摩椅大部分都是采用4G模块跟服务器通信。然而目前市场的4G模块还偏贵,如果每一台按摩椅上都放一块4G模块,整体按摩椅成本会比较高。针对这个问题,我司提出新的 4G+蓝牙mesh 组网 通信解决方案,把一个区域内邻近的多个按摩椅,先通过蓝牙组成一个蓝牙mesh网络,同时在其中一台或两台按摩椅中使用一个 4G模块,然后所有的按摩椅通过 4G模块所在的按摩椅连接到服务器上面。

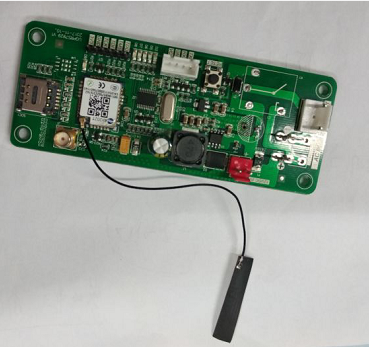

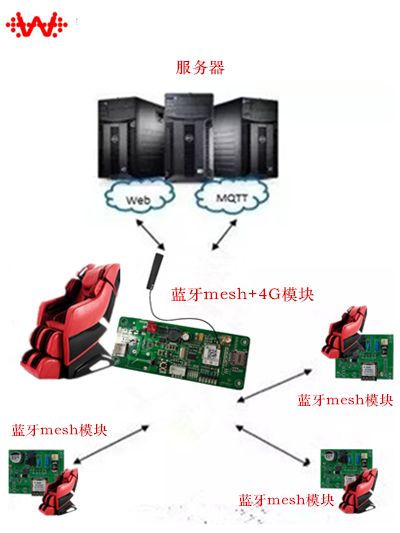

具体连接方式:采用两个板子(一个小板和一个大板,见下图),小板上只包含“蓝牙mesh”部分,大板上包含“4G+蓝牙mesh模块”部分。小板相当于子网里面的节点,大板相当于子网里面的网关。小板通过蓝牙mesh网络将数据传送到大板。大板收集到所有节点小板数据后,将数据上传到服务器,下行的数据通信方式也是类似。



详情

  共享经济时代,经济的不断发展以及人们生活节奏的不断加快,人们越来越重视身心健康,共享按摩椅也越来越受到人们的青睐,App操控,智能语音,VR技术等给人们带来更加智能而人性化的体验的同时,NB-IOT,LORA等物联网新技术方案也不断涌现。为了顺应“万物互联”的时代要求,我司特推出“4G+蓝牙mesh组网 ”按摩椅通信解决方案。



一、方案简介

现有的共享按摩椅市场,有多种解决方案,为何我司选用 4G+蓝牙mesh 通信解决方案?

1.2G退网的大势不可逆,其网络覆盖率越来越低,导致越来越多的共享按摩椅用户已经遇到了按摩椅掉线的情况。3G也同样面临着覆盖率不好的风险,而4G目前在全国的覆盖率高,通信的稳定性比较有保障。

2,NB-Iot解决方案:未经过市场大规模验证,存在较多不可预测的潜在隐忧,同时也面临着网络覆盖率不高,很快也会被5G通信制式取代的问题。

3,Lora解决方案:属于私有协议,安全性和抗干扰性比较差,从部分共享按摩椅用Lora通信的实际情况看,在稳定性方面与蓝牙和4G相比有较大差距。





二、方案优势




1. 价格低廉。

虽然4G通信速率快,但目前市场上的4G模块价格一般都还比较高,如果每台共享按摩椅都采用4G模块,无疑会大大增加成本。然而对于部分低速率组网系统来说,例如共享按摩椅,并不需要过高的速率,只需要一个与服务器连接的数据节点。因此,对于低速率组网系统来说,“4G+蓝牙mesh组网”方案无疑节省了成本。




2,多节点连接,数据传输稳定,抗干扰能力强:一个4G模块可以让同一区域内多达100台以上的按摩椅同时与服务器通信。在相同情况下,如果采用LORA解决方案,则容易出现部分按摩椅掉线的问题。我司采用的 4G+蓝牙mesh 按摩椅通讯方案,使用蓝牙协议自带的跳频技术,有效防止多台按摩椅同时通信造成的干扰,并且蓝牙技术提供了更高的安全性,防止付费数据被盗用。蓝牙技术在手机等个人消费电子产品上的广泛应用,也为采用 4G+蓝牙mesh 通信方案的共享按摩椅将来提供蓝牙音乐、语音识别、健康检测等用户场景提供了可能的扩展性。


3,宽电压范围优势:宽电压范围输入是该解决方案的显著优势之一,提供了对不同型号的按摩椅最好的电压兼容度,让按摩椅的使用和通信更安全稳定。该方案还具有低功耗,定制灵活,接口丰富,尺寸更小,成本更低,可外加天线,后期技术支持等优势。



三、WLT82666BM规格书

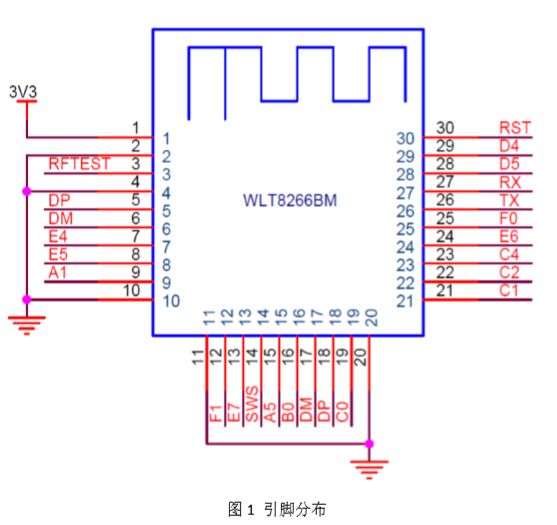

  4G+蓝牙mesh 按摩椅 通信解决方案,实现了同一区域内按摩椅之间的数据通过蓝牙mesh互传,其中WLT8266BM蓝牙模块扮演重要的作用,小板和大板中蓝牙mesh功能所使用的WLT8266BM模块,是我司低功耗,低成本的蓝牙数据模块之一,其具体规格说明及引脚图如下:


                 规格说明:

                1.内置高性能32-bit MCU,128KB Flash,16KB SRAM
                2.符合蓝牙4.2标准,RF链路数据高达 2Mbps
                3.可用GPIO数量高达22个
                4.系统工作时钟48MHz
                5.DeepSleep电流 0.7uA
                6.支持硬件AES加密
                7.支持OTA空中升级

                8.较宽的工作温度-40˚C-85˚C

                  9.模块经过了BQB/FCC/CE/SRRC认证
