突破连接限制,打造80+多通道、低成本蓝牙小票打印机!

2016-11-29 09:17:00    admin    4493    原创

        蓝牙作为一种简单高效的短距离通信技术,广泛应用于手机、笔记本电脑和耳机等电子设备中。随着蓝牙技术的发展,人们越来越倾向于摆脱有线设备的束缚,而蓝牙打印机也因为其便携的方式和无线的特性逐步进入到人们的视线中。


        目前,市场上基于蓝牙协议的小票打印机大部分只能实现一对一蓝牙小票打印。但是,随着各种移动互联网服务的普及,很多时候用户可能需用将一部手机中的多个应用程序(APP)同时联接至一台蓝牙小票打印机。例如,现阶段互联网上流行的各种手机外卖服务平台,很多商户为了增加外卖订单量,同时使用了不同的外卖APP服务,如饿了吗,美团外卖,百度外卖等。通常情况下,普通的蓝牙打印机每连接一个APP就需要用到一台小票打印机,而多个APP的话就需要多部小票打印机,这样不仅增加了商户的成本,同时也降低了使用的便利性。



        作为无线通信的领导者,维霖通(上海)通信技术有限公司本基于德州仪器(TI)CC2564蓝牙SmartReady控制器,设计了一套可支持多通道的低成本蓝牙小票打印机解决方案,以满足蓝牙小票打印机以及需要用到蓝牙“一对多”的应用需求。凭借此解决方案,用户可实现一台小票打印机与多个APP的同时连接,圆满解决了一台热敏打印机只能连接一个APP的问题。

虽然目前市面上已经有小部分蓝牙模块方案可支持“一对多”,维霖通所设计的解决方案优势在于:

  • 支持同时连接APP数量70+10,甚至更多的数量。

  • 蓝牙协议栈运行在HostMCU端,减少了一颗MCU,大幅度降低了方案成本。

  • 蓝牙协议栈与打印SDK完美集成,大幅减少软件开发工作量。

功能介绍

  • 同时连接设备数量8个,包括七部android手机和一部iphone手机

  • 同时连接APP数量 70+10。即每台android手机可以安装十个APP,共支持七部android手机同时连接。每台iphone手机也可支持十个APP连接。(如果排除host端MCU开销的限制,APP连接数量实际可以无限增加。实测过一台android手机支持20个APP连接,一台iphone手机支持 12个APP连接,我们将典型值设为10)

  • 支持各种android和iphone上的外卖等应用软件

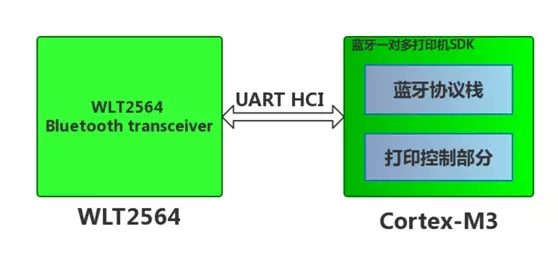

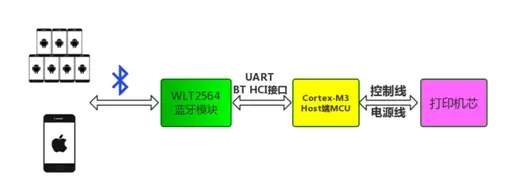

系统框图


        WLT2564双模蓝牙模块是基于TI CC2564芯片的一个收发器模块,蓝牙协议栈可以运行在一颗内核为Cortex-M3的MCU端。跟普通的AT指令蓝牙模块相比里面少了一颗运行协议栈的MCU,所以该方案的整体成本会降低很多。



        主控MCU端只需留出16KB的RAM,120KB的Flash即可正常的运行的蓝牙协议栈。目前还在对该蓝牙协议栈code size进行优化,后续只需要8KB的RAM,40KB的Flash即可完美运行蓝牙协议栈,这样可以留出更多的空间供打印程序使用。



        维霖通已经把蓝牙协议栈与主流MCU平台的打印机SDK无缝集成在一起,用户无需做蓝牙协议栈的移植,无需对蓝牙的工作原理做深入了解,只需调用两个收发数据的API函数即可完成对蓝牙数据部分的处理。大幅降低软件开发工作量。

WLT2564蓝牙模块功能描述

  • 支持蓝牙v2.1、v3.0、v4.0规格

  • 内置高性能PCB天线

  • 内置蓝牙协议处理单元

  • 支持多种通信速率

  • 支持Class 1、Class 2、Class 3

  • 支持PCM接口

  • 支持硬件流控

  • 支持多种低功耗模式

  • 内置32KHz振荡器

  • 超小封装:13x27mm

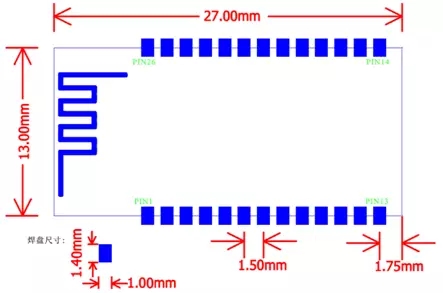

模块封装

引脚分布
