维霖通推出基于TI最新一代Simplelink CC2340蓝牙模块方案
- 2023-01-25 16:56:00
- admin 原创
维霖通于近日推出基于德州仪器(TI)最新一代无线MCU CC2340的WLT23XX系列模块,进一步丰富了维霖通的TI系列模块产品线,也给认可TI品牌并追求更高性价比的客户新的TI蓝牙模块选择。维霖通作为TI授权的无线产品战略合作伙伴(IDH),自10+年前TI最初第一代CC254X开始,在BLE和蓝牙双模等产品上保持了长期的深度合作,基于TI芯片方案的模块一直是维霖通重要的产品系列,长期服务众多国内外品牌客户。

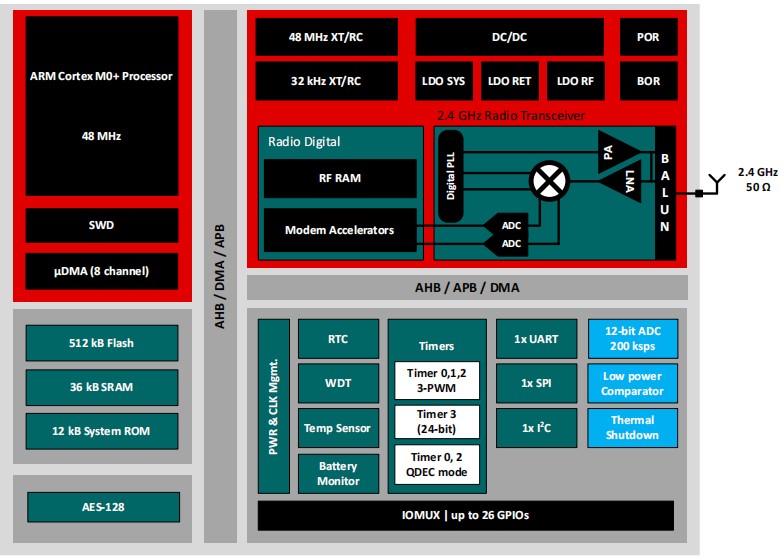

TI于今年七月发布了最新一代的无线 MCU SimpleLink BLE CC2340,这是TI的第四代BLE SoC,目标是融合高质量的射频、低功耗性能和相对低廉的成本,TI表示这款产品也是工程师们十多年来不断反馈的结果,也使工程师进一步扩展 RF性能和连接范围,输出功率可高达 +8 dBm, TI声称这与竞争对手的 BLE MCU相比性能是最高的。 TI CC2340器件嵌入了一个集成的 RF balun,这样可以允许更少的外部组件来简化设计,从而节约成本。维霖通也是在第一时间基于该芯片进行了模块设计和验证并率先推出相关模块产品。
WLT23XX系列模块基于TI CC2340的系列芯片精心设计,将外围及PCB天线整合到模块中,调试验证相关性能并完成蓝牙BQB/FCC/CE等相关认证,模块主要的特点:
- 支持最新蓝牙5.3及Zigbee, IEEE 802.15.4, 以及专有2.4 G应用
- 高性能48-MHz Arm® Cortex®-M0+ 处理器
- 512 KB flash,12 KB of ROM,36 KB SRAM.
- Up to 26 I/O Pads , 3× 16-bit and 1× 24-bit general-purpose timers, Quadrature decode mode support ,Real-time clock (RTC)
- AES 128-bit 加密算法加速器,芯片模拟噪声随机数发生器
超低功耗性能
MCU 功耗:
- – 2.6 mA active mode, CoreMark®
- – 56 μA/MHz running CoreMark®
- – 700 nA standby mode, RTC, 36 KB RAM
- – 150 nA shutdown mode, wake-up on pin
Radio 功耗:
- 5.3 mA RX,5.0 mA TX at 0 dBm
- < 12.0 mA TX at +8 dBm
- -102 dBm for Bluetooth® Low Energy 125 Kb/s
- -96 dBm for Bluetooth® Low Energy 1 Mb/s
- Output power up to +8 dBm with temperature compensation
WLT23XX模块的待机电流<830 nA,是业界功耗最低的产品之一,对于电子货架标签和轮胎压力监测系统等应用,使用纽扣电池寿命甚至可达到 10年,芯片的工作温度范围为 -40ºC至 125ºC,这对确保工业传感器、电动汽车充电器或智能电表等系统保持稳定的无线连接至关重要。
鉴于WLT23XX模块具有非常优秀的功耗及射频性能,高稳定性以及对于工业环境的适应度,非常适合低功耗高稳定性要求的应用,典型的应用场景如:
- 医疗及个人健康,如便携医疗、如血氧、血压监测、温度计、医疗传感器、电动牙刷、健身穿戴、运动监测等
- 建筑自动化方面:环境监测,智能家居,移动监测、智能锁、安防监控等
- 照明及灯控等,各种灯具、光传感器、遥控等
- 工厂自动化控制
- 零售自动化及移动支付
- 个人消费电子,如键鼠、玩具、游戏控制、穿戴电子等
WLT23XX模块使用简单,维霖通提供软件透传AT指令,对于数据透传应用通过简单AT指令即可实现,对于作为主控的应用可以基于TI完善的SDK开发套件完成开发,可以快速简单的完成产品设计出货,目前WLT23XX模块已经处于试产验证阶段,预计2023年第一季度可以完成量产出货。如有任何问题或需求,欢迎垂询!
